漢江王甫洲水電站4號發電機改造施工項目

1、工程概況

       漢江王甫洲水利樞紐位于湖北省老河口市近郊的漢江干流上，上距丹江口水利樞紐約30公里，是漢江中下游水電航運梯級開發第一級。

王甫洲水電站安裝4×27.25MW的燈泡貫流式水輪發電機組，總裝機容量109MW；采用兩機一變的擴大單元結線方式，通過三條110KV線路并入湖北電網。機組安裝高程69.23m、最大水頭1O.3m、最小水頭3.7m、設計水頭7.52m。設計年發電量5.81億KWh，年利用小時5330H，保證出力38MW。

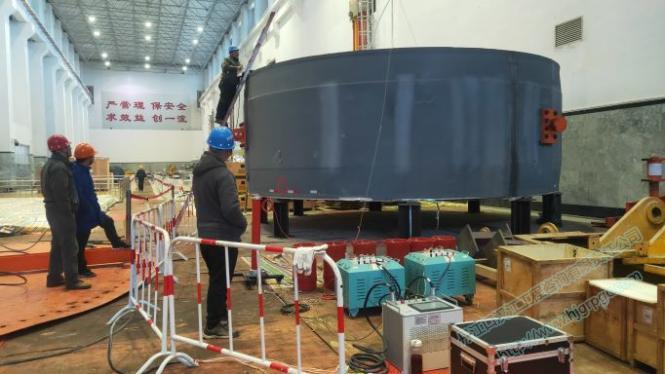

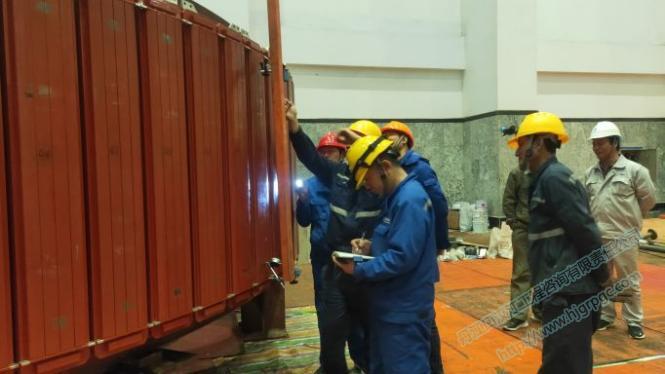

4#機組發電機改造施工項目主要工作內容包含新發電機卸貨，舊 發電機拆卸，新發電機定轉子及配套設備安裝，接力器拆卸、回裝，4#機組常規檢修 維護以及機組調試、試驗等。

2.4#機組發電機改造施工項目工作內容

根據合同，4#機組項目及內容工程量清單，其檢修、改造作業中主要包括各部件的分解、吊出、檢查、處理、回裝、調整及檢修、安裝后各項相關試驗工作，合同工程量具體檢修項目如下：

（1）施工前的準備工作

（2）流道內設備

（3）水輪機導軸承

（4）導水機構

（5）轉輪及主軸

（6）調速系統

（7）油壓裝置和漏油裝置

（8）受油器

（9）發電機定子

（10）發電機轉子

（11）組合軸承及軸承油系統

（12）發電機通風及冷卻系統

（13）制動裝置

（14）電氣一次設備檢查、維護

（15）一次設備預防性試驗

（16）自動化裝置及自動化回路

（17）機組改造后整體試運行

（18）發電機改造驗收工作

3、工程施工完成情況：

施工方實際開工2022年2月16日，實際完工為2022年5月14日。合同工期為100天，實際改造施工工作日為88天。
