襄陽西排子河水庫除險加固工程

西排子河水庫樞紐由大壩、正常溢洪道、輸水涵管(東、中、西 一、西二)及歡顏寺、新歡顏寺兩座水電站等建筑物組成。各建筑物具體情況分述如下：

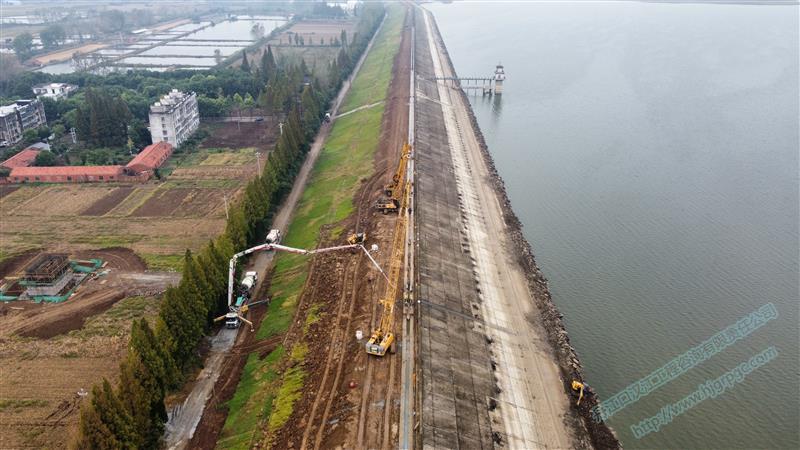

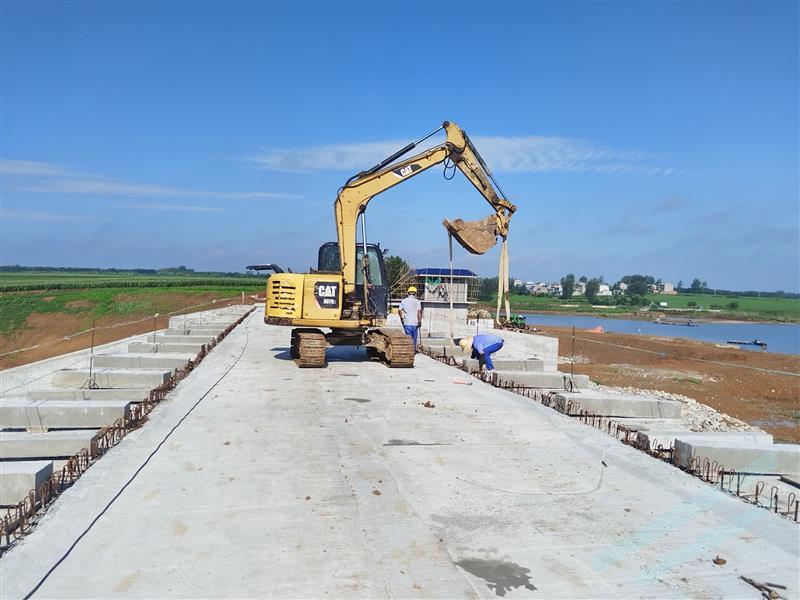

(1)大壩主壩

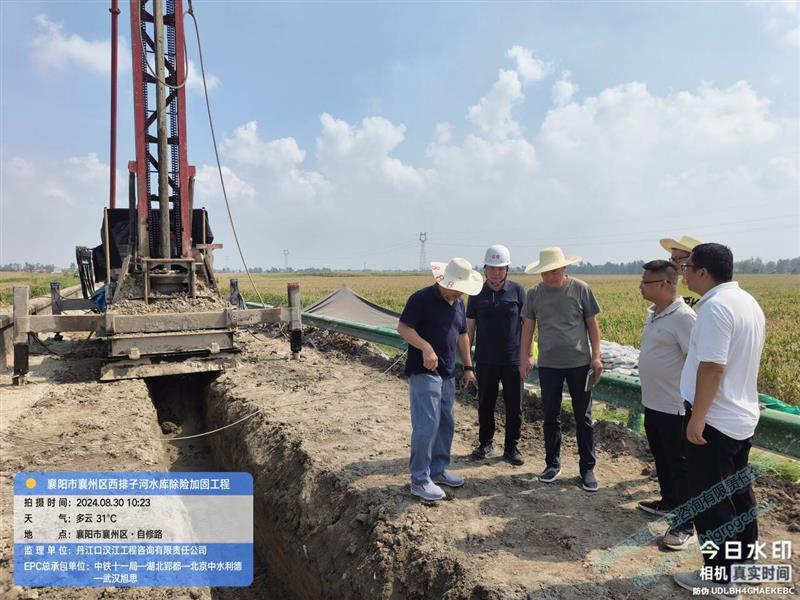

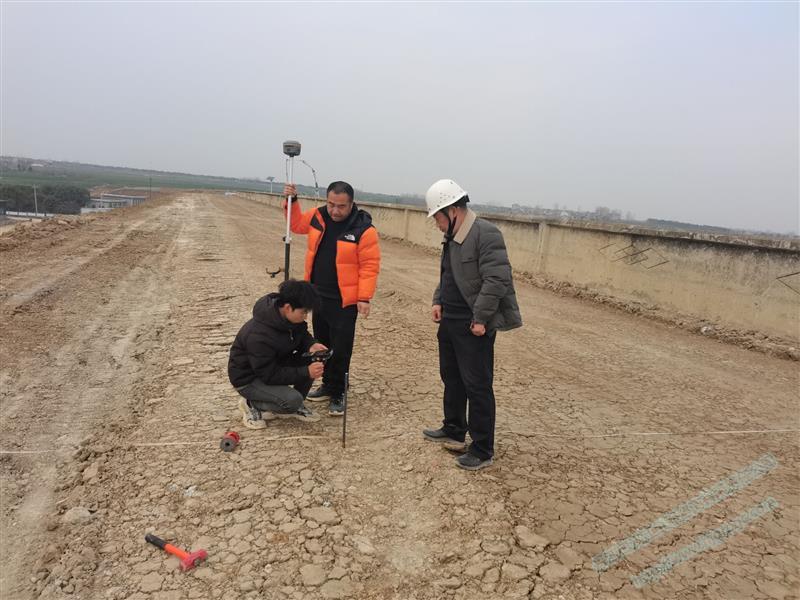

大壩為均質土壩，壩頂高程為117.00m, 壩頂寬6.0m, 主壩 壩頂總長3075m,  最大壩高30.1m,  壩頂設有砼防浪墻，墻頂高 程118.20m, 最大墻高1.2m。上游坡腳為干砌石平臺，平臺頂高 程為102.00m, 垂直于壩軸線方向，水平長度12m, 邊坡1:2,干砌石范圍為樁號0+050~1+045,共長995m。

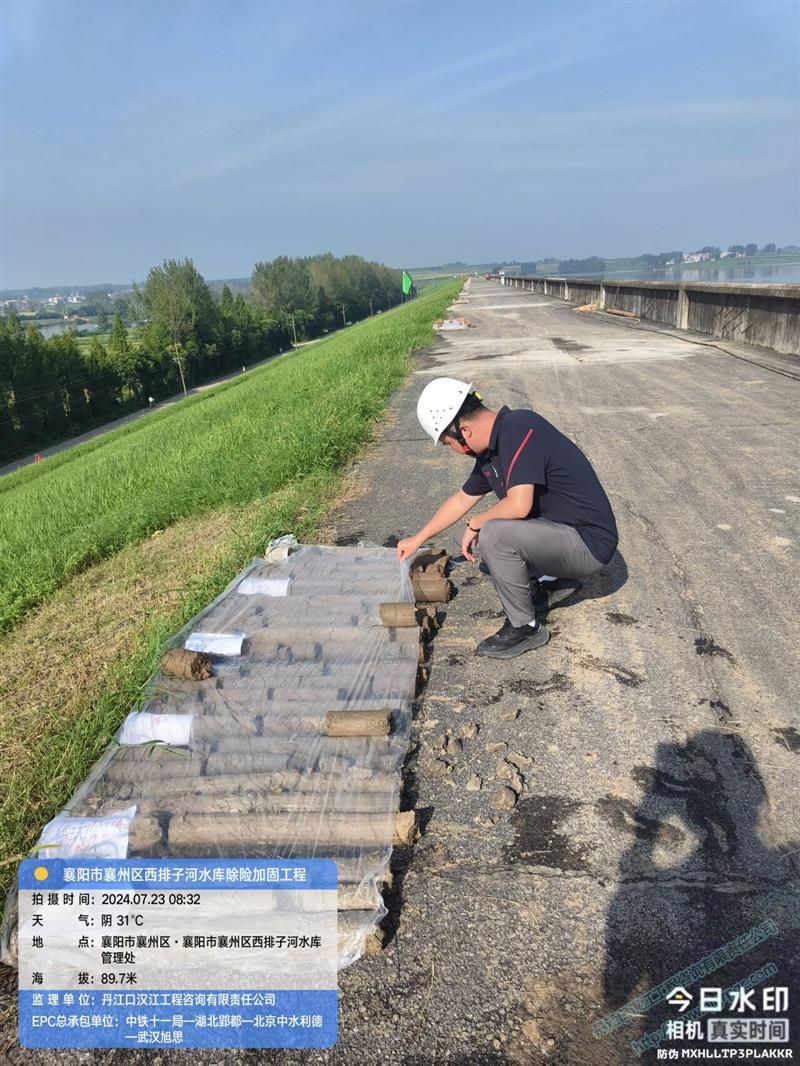

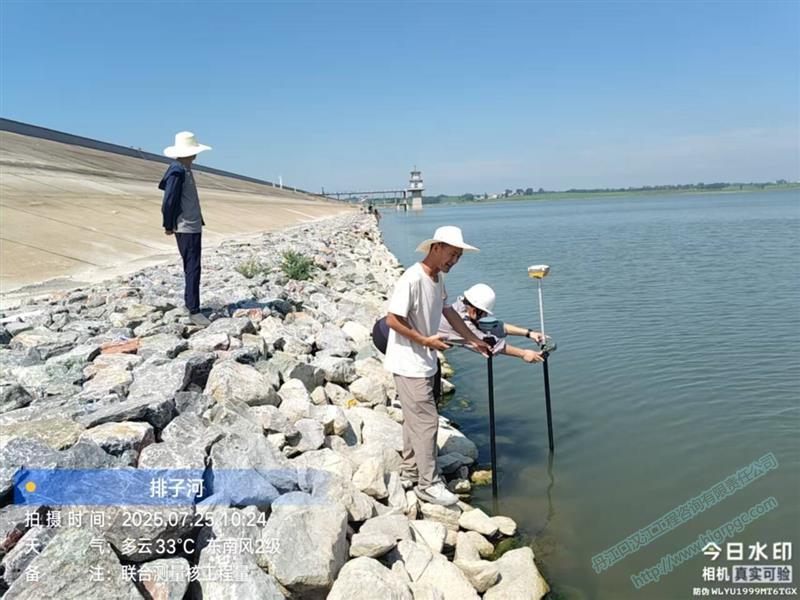

大壩上游壩坡設有兩級平臺，上游壩坡坡比從上至下分別為1:2.7、1:2.7、1:3.0,第一級平臺寬2.0m, 高程為104.30m,第二級平臺寬2.0m,高程為109.60m; 上游壩坡腳槽102.00m以 上采用砼面板護坡，護砌頂高程117.00m;以下采用干砌石護坡。 下游壩坡設有一級平臺，平臺高程110.00m, 平臺寬為2.0m, 坡比1:2.5~1:3.6;下游壩坡采用草皮護坡，坡腳設有排水溝。
(2)大壩副壩
副壩(溢洪道右岸)長76m, 上游坡坡比1:5.5,上游坡腳設有一重力式擋土墻，墻后填土，擋土墻頂高程110.50m,墻高4.8m(包括基礎埋深1.5m), 坡面為混凝土護坡，護坡厚度0.2m, 擋土墻頂寬0.5m, 墻背邊坡比1:0.4。溢洪道右岸下游坡出現2處滑坡，處理后下游坡有一級平臺，平臺高程107.5m,平臺以上坡比1:2.5,平臺以下邊坡1:3.6?；麦w下游坡平臺內側及斜坡坡腳各設有一條排水明溝，斷面尺寸30×50cm, 縱坡比降i=1/200, 混凝土結構，在壩腳匯入電站尾水渠；縱向每30m設有一道縱向排水溝，斷面尺寸30×30cm, 混凝土結構。排水明溝總長1164m。
(3)溢洪道

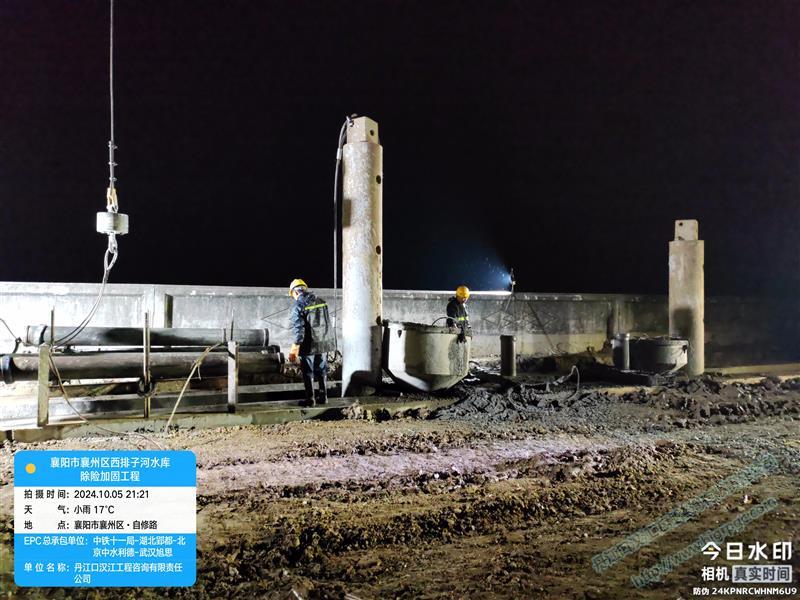

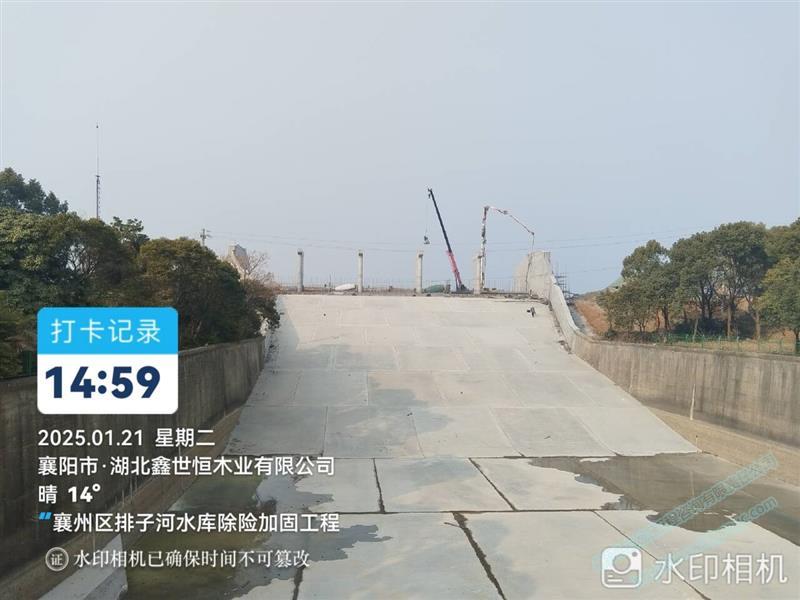

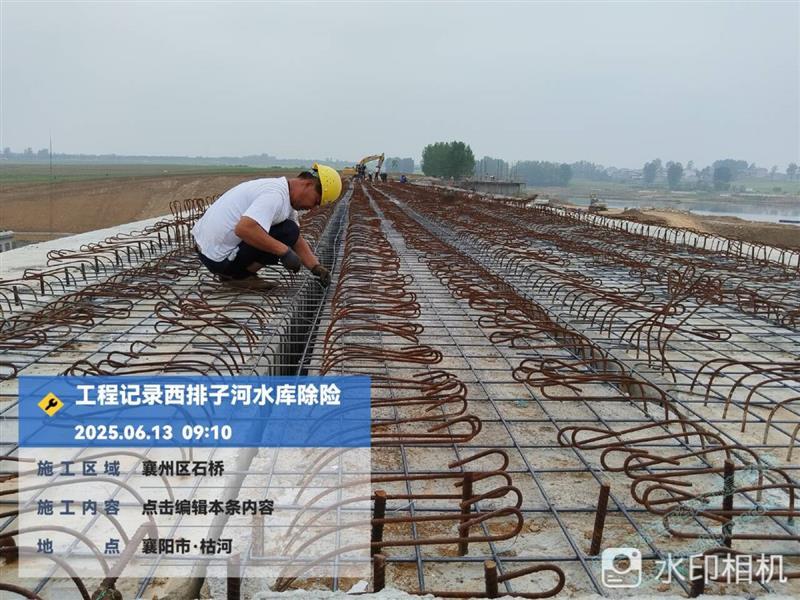

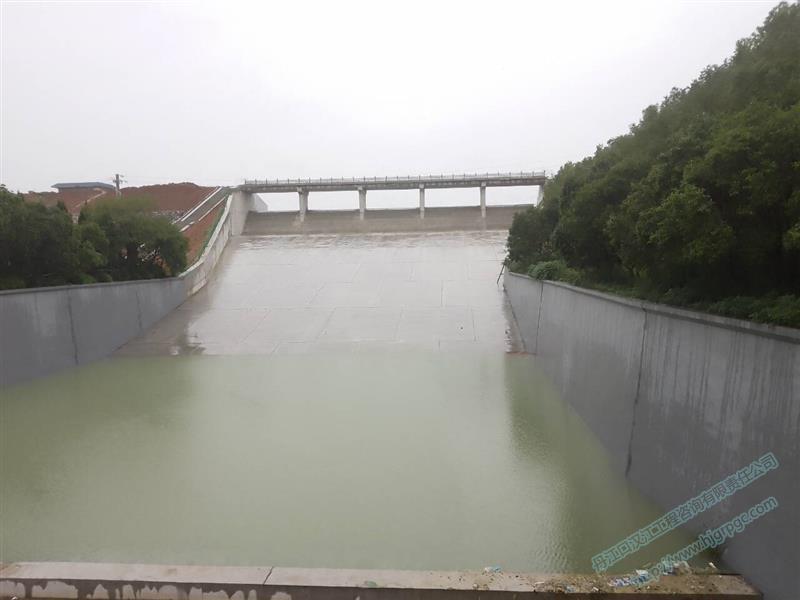

溢洪道位于大壩右壩肩，為開敝式空腹無閘控制克——奧型實用堰，堰頂高程 111.80m，堰頂凈寬 66m。溢流堰內設有寬 2m、高 3m 的廊道，兩端設有觀測豎井及工作房。泄槽段為砼襯砌，過流斷面為底寬漸變矩形斷面，底寬由 66m 變?yōu)?nbsp;40m，縱坡1:4.75，泄槽段后設一級消力池，采用底流消能，池寬 40m。消力池后接海漫段，過流斷面為底寬漸變矩形斷面，底寬由 40m 變34 為 47.5m，溢洪道原設計 100 年一遇洪水過流能力為 384m3/s。溢洪道尾水渠整治長度為 300m，橫斷面為梯形，底寬 47.5m，邊坡 1:2.5，襯砌高度 7m，縱坡 1/2000，混凝土襯砌，底板厚 0.2m，邊坡襯砌厚度 0.15m。溢洪道海漫段末端設有一座跨溢洪道交通橋，3 跨布置，跨徑均為 16m，橋面凈寬 4.5m，中墩和兩側橋臺 均為重力式結構。
非常溢洪道位于大壩左岸，已封堵
(4)輸水涵管，共4座

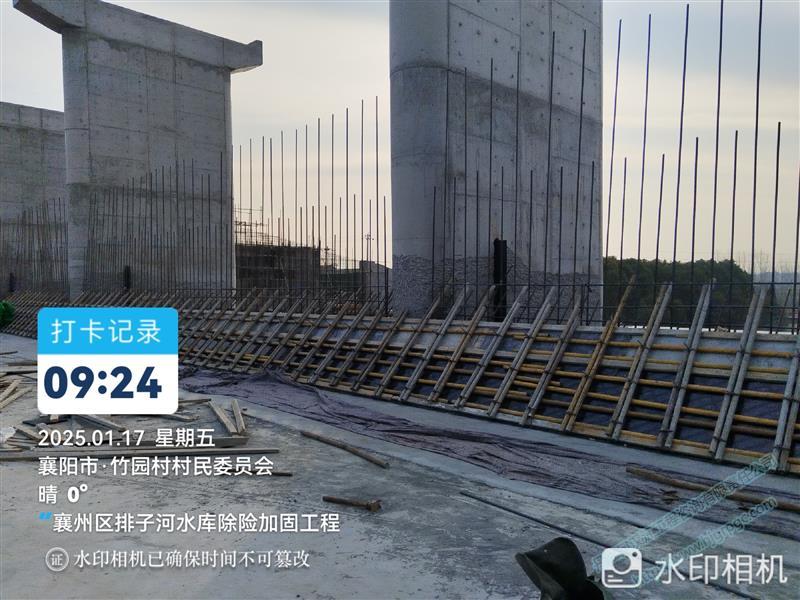

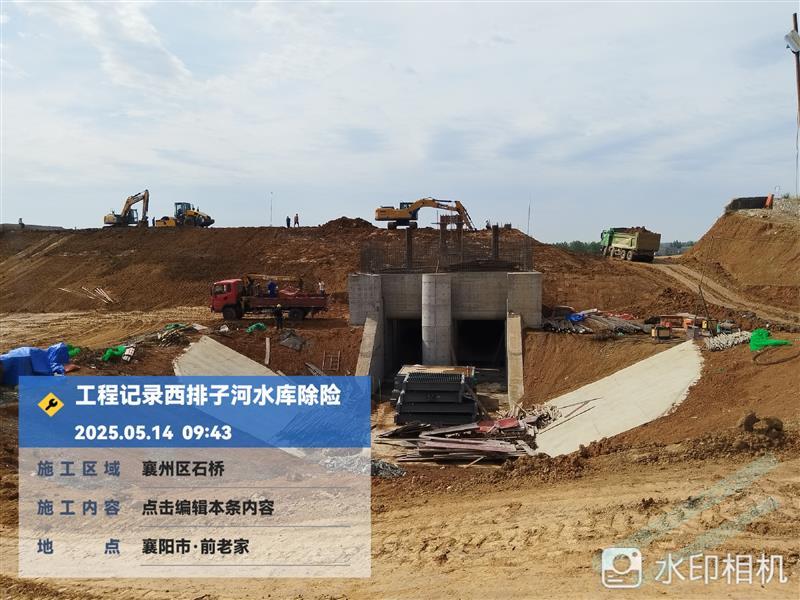

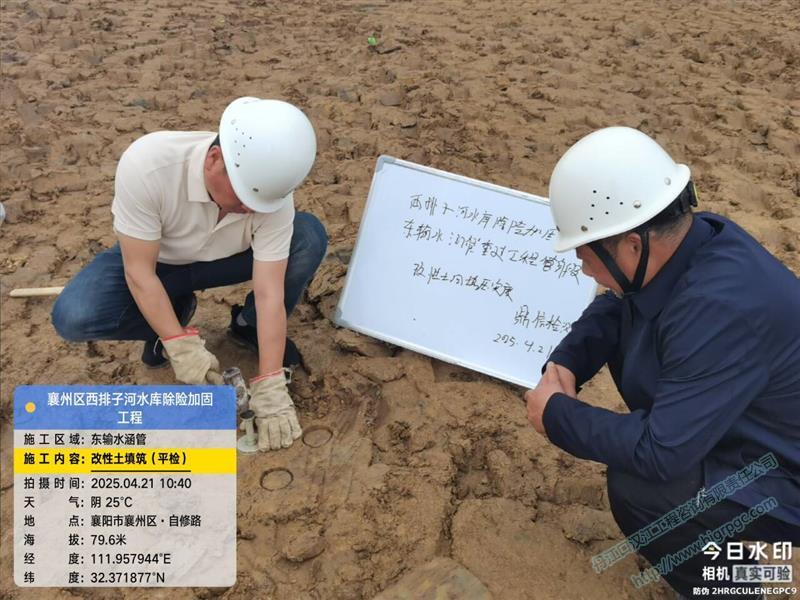

東輸水管位于大壩左端，是引丹灌區四干渠渠首，管身為城門洞形鋼筋混凝土結構涵洞，進口底板高程106.0m, 設有鋼筋混凝土四柱框架式閘室，配有一套3.5×2.5m(寬×高)平面鋼閘門和30T 螺桿式啟閉設備，設計輸水流量為20.0m3/s。
中輸水管位于大壩中段，為水庫低干渠渠首，原設計為城門洞形鋼筋混凝土結構涵洞，1979年建排子河電站時，改建為內襯鋼管、四周?chē)娝酀{錨固、內徑1.5m圓形斷面，進口底高程為100.0m, 設有鋼筋混凝土豎井式封閉閘室，配有工作閘門和檢修閘門各1扇，均為2.5×2.5m 平面鋼閘門，啟閉設備為30T、15T螺桿式啟閉機各1臺，設計流量8.0m3/s。
西一輸水管(老歡顏寺電站)位于大壩右端，原設計為城門洞形鋼筋混凝土涵洞，1991年建歡顏寺水電站改造為內襯鋼管四周?chē)娝酀{錨固的圓形斷面，內徑1.8m,進口底高程為106.0m,設有鋼筋混凝土四柱框架式閘室，配有一套3×2.2m(寬×高)平面鋼閘門和一臺30T 螺桿式啟閉設備。設計輸水流量16.0m3/s。
西二輸水管(新歡顏寺電站取水口)位于老歡顏寺電站右側，2013年新建，進口為箱涵鋼筋混凝土涵洞，尺寸為4.66×2.46m,進口底高程為105.77m, 設有鋼筋混凝土四柱框架式閘室，配有工作閘門和檢修閘門各1扇，均為4.66×2.8m 平面鋼閘門，啟閉設備均為50T手電兩用螺桿式啟閉機，設計流量22.0m3/s。
(5)水電站
排子河、老歡顏寺兩座水電站分別建在中、西一輸水管出口處，均為壩后式水電站，裝機容量分別為2×250、2×630kW, 分別于1980年、1993年建成投產，年平均發電量為196.9萬 kW·h。目前排子河電站已廢棄，老歡顏寺電站經增效擴容改造后裝機為2×950kW, 為立式水輪機組；新建新歡顏寺電站裝機為1×3200kW, 為立式水輪機組；兩座水電站總裝機容量為5100kW, 電站尾水均排入溢洪道尾水渠。
